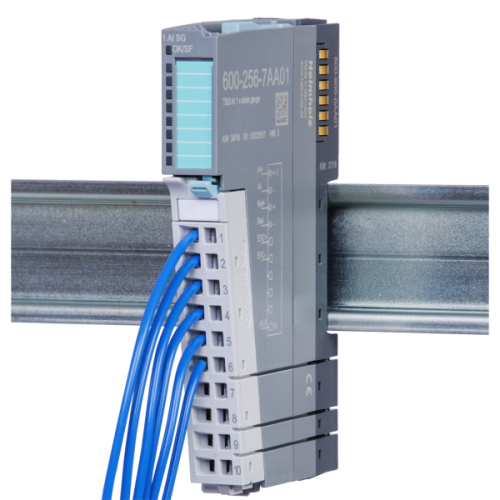

Popis
Napájecí napětí bridge je generováno ze sběrnice zadní desky TB20 a činí 5 V při maximálním zatížení 70 mA. Výstupní napětí je chráněno proti přetížení a zkratu vnitřní vratnou pojistkou. Lze připojit zátěžové články s odporem 72 Ω. Je možné externí bridge napájení snímače zatížení.
Napětí bridge lze měřit na zatěžovacím článku pomocí šestidrátového obvodu; naměřená hodnota je zahrnuta do výpočtu měřené hodnoty. Do měřicího kanálu lze přivádět také zkušební proud pro detekci přerušení vodiče.
Vstupní kanály mají rozlišení 24 bitů. Výstup naměřené hodnoty lze parametrizovat v mV/V nebo v kg.
Rušivá napětí a mechanické vibrace lze při měření potlačit pomocí nastavitelných vzorkovacích frekvencí. Interference z řady naměřených hodnot lze vyrovnat pomocí pohyblivé aritmetické střední hodnoty. K vynulování snímače zatížení nebo k zahájení měření od určité hodnoty lze použít offset. Odchylky linearity měřicích zařízení lze linearizovat pomocí až 5 interpolačních bodů.
Měřicí vstupy mají ochranu proti přepětí ve vztahu k potenciálu 24 V a mají oddělení potenciálů s dielektrickou pevností 500 V.
Tipy
- Jednotlivé moduly nelze kombinovat s IO systémy jiných výrobců.
Vlastnosti
- Nastavitelné vzorkovací frekvence
- Měřicí vstupy s přepěťovou ochranou proti potenciálnímu napětí 24 V
- 24bitové rozlišení kanálů
