Popis

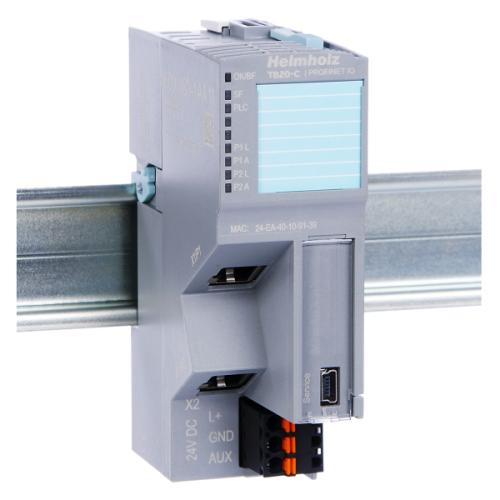

Bus coupler PROFINET je určen k připojení sběrnice PROFINET k periferním modulům TB20. Lze připojit až 63 modulů zapojených do série s couplerem. Bus coupler podporuje výměnu modulů za provozu (hot-swap).
Kromě toho rozpozná všechny připojené periferní moduly a přiřadí každému modulu odpovídající vstupy/výstupy z tabulky obrazů procesů. Funkční konfigurace TB20 vždy vyžaduje bus coupler a alespoň jeden periferní modul.
Vlastnosti
- Moduly lze vyměnit za provozu (hot-swap).
- Napájení 24 V DC
- Integrovaný zdroj pro napájení periferních modulů (2,5 A)
- Dodává napětí pro I/O systém (24 V DC)
- Port USB pro online diagnostiku, konfiguraci parametrů, nastavení a aktualizaci firmwaru pomocí „TB20 ToolBox“.
- Simulace TB20 ToolBox pro uvedení systému I/O do provozu bez řídicí jednotky vyšší úrovně za účelem otestování provozu systému (kontrola I/O).
- Skrytý přepínač „factory reset“ pro obnovení modulu do továrního nastavení
- I/O zařízení podle PROFINET IO (IEC 61158-6-10)
- Integrovaný 2-portový switch
- Full-duplex přenosová rychlost 100 Mb/s
- 340 bajtů I/O dat
- Až 63 periferních modulů
- Conformance Class C
- Protokol MRP (Media Redundancy Protocol)
- Automatické adresování / výměna za provozu (LLDP, DCP)
- Detekce topologie
- I&M data
- Diagnostické alarmy, procesní alarmy, alarmy vytažení/zapojení
- Integrace pomocí souboru GSDML
- 7 LED diod, z toho jedna dvoubarevná
