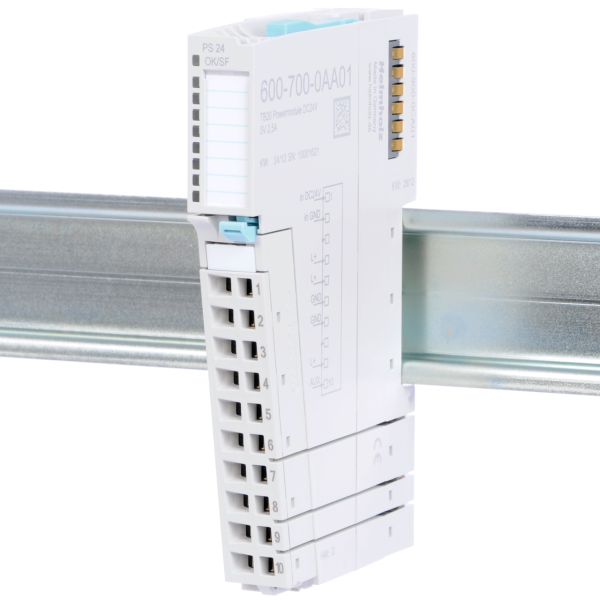

Powermodul DC 24 V

Name: Powermodul DC 24 V
SKU: 600-700-0AA01
Availability: InStock

115,81 €

140,13 € s DPH

Tento modul lze použít k rozdělení napájecího sběrnice na jednotlivé segmenty.

Poznámka: Jednotlivé moduly nelze kombinovat s IO systémy jiných výrobců.

Katalogové číslo: 600-700-0AA01 Kategorie: Příslušenství pro TB20, TB 20 I/O System

Popis

Napájecí modul DC 24 V

Napájecí modul 24 VDC poskytuje nové napájecí napětí pro sběrnici zadní desky a slouží také jako napájecí a izolační modul pro sběrnici 24 V DC, GND a AUX.

Specifikace:

Nové napájecí napětí pro sběrnici zadní desky

Výstupní proud 2,5 A, 5 V DC pro sběrnici zadní desky

Napájí napájecí sběrnici vpravo

Segmentuje napájecí sběrnici vlevo

Zelená LED dioda signalizuje stav 24 V DC

Diagnostické zprávy v případě ztráty napětí nebo zkratu na sběrnici zadní desky

Dvoubarevná LED dioda (modrá/červená) signalizuje provozní stav modulu a případné poruchy

Produkt	Objednací číslo
Powermodul DC 24 V	600-700-0AA01

General information
Order number	600-700-0AA01
Article name	Power and isolation module DC 24 V, 8 A
Scope of delivery	Power and isolation module DC 24 V
Dimensions (DxWxH)	110 x 14 x 73 mm
Weight	Approx. 75 g
Power dissipation	Max. 0.3 W
Current draw
External	Max. 22 mA
internal	Max. 5 mA
Load
Per contact	8 A
Total 24 VDC supply	8 A
Total GND supply	8 A
Total AUX supply	8 A
Hot-swap capable	Yes
Ambient conditions
Ambient temperature	0 °C … +60 °C
Transport and storage temperature	-20 °C … +80 °C
Relative air humidity	95 % r H without condensation
Protection rating	IP 20
Certifications	CE, UL
UL
Surrounding Air Temperature	0 °C … +60°C
Pollution degree	2
CE
Noise immunity	DIN EN 61000-6-2 “EMC Immunity”
Interference emission	DIN EN 61000-6-4 “EMC Emission”
Vibration and shock resistance	DIN EN 60068-2-8:2008 “Vibration”, DIN EN 60068-27:2010 “Shock“
RoHS	Yes
REACH	Yes

Name:	Version:	Size:
TB20, Manual Modules	15	8 MB
Flyer, TB20 IO-system for numerous applications	08-2022	6 MB
Powermodule DC 24 V, 8 A, STEP files		3 MB
