Digital-Output-Modul, DC 24 V, 500mA

PDFTisk

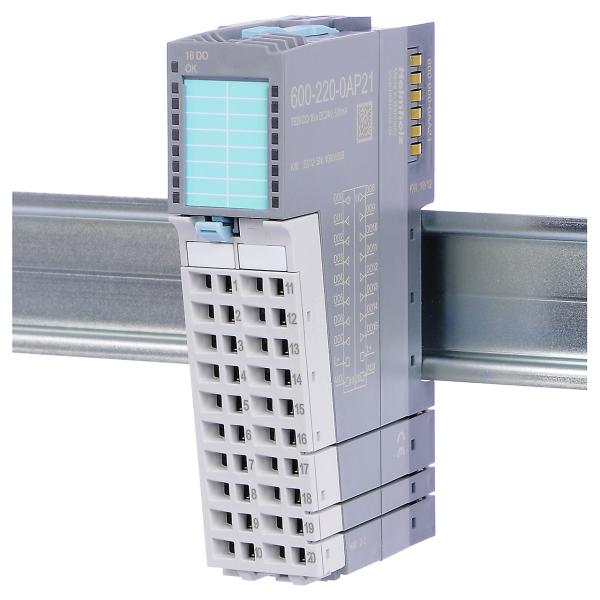

DO 16x DC 24 V, 500mA

Kod produktu: 600-220-0AP21

Popis

Součástí dodávky je základní modul a příslušný přední konektor pro kabeláž. Modul má 16 digitálních výstupů.

Tipy

  • Jednotlivé moduly nelze kombinovat s IO systémy jiných výrobců.

Vlastnosti

  • Výstupní napětí 24 V DC
  • Výstupní proud 500 mA na kanál
  • Modrá LED dioda indikuje provozní stav modulu
  • Zelené LED diody (jedna pro každý výstup) indikují stav výstupu
  • 16 výstupů, elektricky oddělených od sběrnice zadní desky

Ke stažení

Produkt
Objednací číslo
DO 16x DC 24 V, 500 mA 600-220-0AP21



General information
Order number 600-220-0AP21
Article name DO 16x DC 24 V, 500 mA
Scope of delivery DO 16x DC 24 V, 500 mA
Dimensions (DxWxH) 110 x 25 x 73 mm
Weight Approx. 110 g
Number of outputs 16
Power dissipation Max. 5 W
Output short-circuit protection Electronic, for each individual channel
Inductive cutoff voltage limit -48 V
Hot-swap capable Yes
Electrical isolation
from the backplane bus Yes
Between the channels No
Supply voltage UP, US
Rated value 24 V DC
Ripple USS max. 3.6 V
Permissible range (with ripple) 20 … 30 V
Voltage for t < 10 ms 50 V
Output current
Rated value 500 mA
Leakage current Max. 0.5 mA
Current draw
External max. 80 mA + Load
Internal max. 47 mA
Ambient conditions
Ambient temperature 0 °C … +60 °C
Transport and storage temperature -20 °C … +80 °C
Relative air humidity 95 % r H without condensation
Protection rating IP20
Noise immunity DIN EN 61000-6-2 “EMC Immunity”
Interference emission DIN EN 61000-6-4 “EMC Emission”
Vibration and shock resistance DIN EN 60068-2-6:2008 „Vibration“, DIN EN 60068-2-27:2010 „Shock"
Approvals CE, UL
UL
Surrounding Air Temperature 0 °C … +60°C
Pollution degree 2
