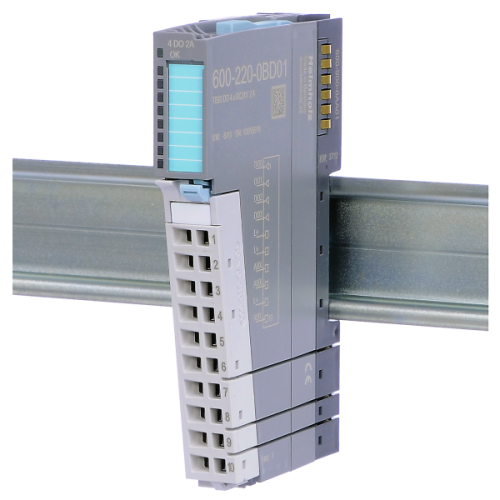

Součástí dodávky je základní modul a odpovídající přední konektor pro kabeláž. Modul má 4 digitální výstupy s výstupním výkonem až 2A na kanál.
Produkt |
Objednací číslo |
| DO 4x DC 24 V, 2 A | 600-220-0BD01 |
| General information | |
|---|---|
| Order number | 600-220-0BD01 |
| Article name | DO 4x DC 24 V, 2 A |
| Scope of delivery | DO 4x DC 24 V, 2 A |
| Dimensions (DxWxH) | 110 x 14 x 73 mm |
| Weight | Approx. 70 g |
| Number of outputs | 4 |
| Power dissipation | Max. 1.1 W |
| Output short-circuit protection | Electronic, for each individual channel |
| Inductive cutoff voltage limit | -48 V |
| Hot-swap capable | Yes |
| Electrical isolation | |
| from the backplane bus | Yes |
| Between the channels | No |
| Supply voltage UP, US | |
| Rated value | 24 V DC |
| Ripple USS | Max. 3.6 V |
| Permissible range (with ripple) | 20 … 30 V |
| Voltage for t < 10 ms | 50 V |
| Output current | |
| Rated value | 2 A |
| Leakage current | max. 0,5 mA |
| Current draw | |
| External | Max. 30 mA + load |
| Internal | Max. 30 mA |
| Ambient conditions | |
| Ambient temperature | 0 °C … +60 °C |
| Transport and storage temperature | -20 °C … +80 °C |
| Relative air humidity | 95 % r H without condensation |
| Protection rating | IP20 |
| Approvals | CE, UL |
| UL | |
| Surrounding Air Temperature | 0 °C … +60°C |
| Pollution degree | 2 |
| CE | |
| Noise immunity | DIN EN 61000-6-2 “EMC Immunity” |
| Interference emission | DIN EN 61000-6-4 “EMC Emission” |
| Vibration and shock resistance | DIN EN 60068-2-6:2008 „Vibration“, DIN EN 60068-2-27:2010 „Shock“ |
| RoHS | Yes |
| REACH | Yes |
Digital-Output-Modul, DC 24 V, 2A 4x |
|||
