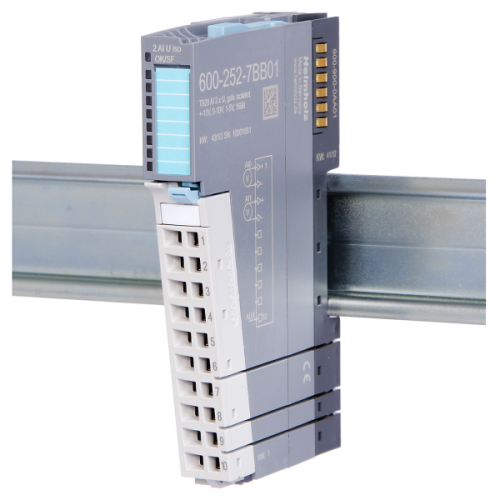

Analog-input-modul, U, 16 Bit, Iso. 2x

Analog-input-modul, U, 16 Bit, Iso. 2x

187,74 €

227,17 € s DPH

Analogové vstupní moduly pro modulární systém IO TB20.

Poznámka: Jednotlivé moduly nelze kombinovat se systémy IO jiných výrobců.

Vytisknout

Dotaz na produkt

Katalogové číslo: 600-252-7BB01 Kategorie:

Popis

Součástí dodávky je základní modul a příslušný přední konektor pro kabeláž. Modul má 2 analogové vstupy.

Parametry modulu:

Diagnostický alarm: Zapnuto | Vypnuto
Diagnostika přetečení / podtečení: Zapnuto | Vypnuto
Reprezentativní hodnoty: SIMATIC* S7 | SIMATIC* S5 | INT16

Parametry pro každý kanál:

(pouze pro 4 … 20 mA): Zapnuto | Vypnuto
Potlačení rušivé frekvence: Žádné | 10 Hz | 50 Hz | 60 Hz | 400 Hz
Měřicí rozsahy: Vypnuto | 0 … 20 mA | 4 … 20 mA | ±20 mA
Povolené alarmy mezních hodnot: Zapnuto | Vypnuto
Horní/dolní mezní hodnota: 16bitová analogová hodnota (±27648)

* SIMATIC je registrovaná ochranná známka společnosti Siemens AG.

Tipy

  • Jednotlivé moduly nelze kombinovat s IO systémy jiných výrobců.

Vlastnosti

  • Rozsahy měření 0 … 10 V, 1 … 5 V, ±10 V, ±5 V, ±2,5 V, individuálně konfigurovatelné pro každý kanál.
  • Rozlišení měření: 11 bitů + sign
  • Diagnostické zprávy
  • Detekce přerušení vodiče (pro 1 … 5 V)
  • Alarmy mezních hodnot pro každý kanál
  • Dvoubarevná LED (modrá/červená) indikuje provozní stav modulu a případné poruchy
  • 2 analogové vstupy pro měření napětí, elektricky oddělené od sběrnice základní desky
  • 2 procesní vstupní slova

Ke stažení

Analog-input-modul, U, 16 Bit, Iso.

technické dokumenty
název:  verze: velikost:
TB20, manuální moduly 15 8 MB
letáky
název: verze: velikost:
Leták, TB20 IO-systém pro četná použití 08-2022 6 MB
Plánovací nástroje
název: verze: velikost:
AI 2x U, ±10 V, 0–10 V, 1–5 V, Iso., 16 bitů, soubory STEP   3 MB

Technické parametry

Produkt
Objednací číslo
AI 2x U ,±10 V, 0–10 V, 1–5 V, Iso., 16 bit 600-252-7BB01



79 V … 253 V​

General information
Order number 600-252-7BB01
Article name AI 2x U ,±10 V, 0–10 V, 1–5 V, Iso., 16 bit
Scope of delivery AI 2x U ,±10 V, 0–10 V, 1–5 V, Iso., 16 bit
Dimensions (DxWxH) 110 x 14 x 73 mm
Weight Approx. 70 g
Number of inputs 2
Internal Max. 140 mA
Power dissipation Max. 1 W
Parameter configuration length Type 1, EN14 bytes-2
General error indicator Red LED
Hot-swap capable Yes
Electrical isolation
from the backplane bus Yes
Between the channels Yes
Measuring
Measuring ranges / load resistance 0… 10 V / 2 Mohms,
  1 … 5 V / 2 Mohms,
  ±10 V / 2 Mohms,
  ±5 V / 2 Mohms,
  ±2.5 V / 2 Mohms
Measuring method Integration
Measurement resolution 15 bits + sign
Interference frequency suppression None | 10 Hz | 50 Hz | 60 Hz | 400 Hz
Refresh rate / conversion rate Depends on the interference frequency suppression setting being used:
  None: 2 ms
  400 Hz: 8 ms
  60 Hz: 51 ms
  50 Hz: 60 ms
  10 Hz: 160 ms
Diagnoses Upper measuring range limit exceeded (overflow), lower measuring range limit fallen below (underflow), wire break (for 1 … 5 V only), parameter assignment error
Process alarms Upper and lower limit per channel
Error limits
Operational error limit in the entire temperature range ±0.2 % relative to the nominal range
Basic error limit at 25 °C ±0.1 % relative to the nominal range
Temperature error ±0.005 %/K relative to the nominal range
Linearity error ±0.05 %/K relative to the nominal range
Repeating accuracy in steady state at 25 °C ±0.05 %/K relative to the nominal range
Ambient conditions
Ambient temperature 0 °C … +60 °C
Transport and storage temperature -20 °C … +80 °C
Relative air humidity 95 % r H without condensation
Protection rating IP20
Approvals CE, UL
UL
Surrounding Air Temperature 0 °C … +60°C
Pollution degree 2
CE
Noise immunity DIN EN 61000-6-2 “EMC Immunity”
Interference emission DIN EN 61000-6-4 “EMC Emission”
Vibration and shock resistance DIN EN 60068-2-6:2008 „Vibration“, DIN EN 60068-2-27:2010 „Shock“
RoHS Yes
REACH Yes
