Popis
Helmholz „FLEXtra SLIM SPE-Switch, unmanaged, 6 portů“ je vhodný pro montáž na DIN lištu a umožňuje připojení až 4 zařízení přes SPE Ethernet s rychlostí 10 Mbit a 2 zařízení přes RJ45 s rychlostí až 1000 Mbit/s. Tento FLEXtra SLIM SPE switch je také vhodný pro použití v sítích PROFINET. Funkce LLPD (detekce sousedních zařízení) a PTCP (časová synchronizace) jsou zpracovány správně v souladu se standardem PROFINET, takže switch splňuje požadavky PROFINET Conformance Class A.
Díky SPE standardu 10 Mbit „T1L“ jsou možné délky kabelů až do 1000 m, což je desetkrát více než u standardního Ethernetu. Kompaktní, průmyslové a uzamykatelné konektory SPE kabeláže navíc snižují prostor potřebný pro vedení kabelů.
SPE také umožňuje přenos napájení do koncového zařízení pomocí stejného kabelu. Pomocí technologie Power over Dataline (PoDL nebo SPoE) jsou data i energie přenášeny jedním kabelem s výkonem až 18 W.
Připojení:

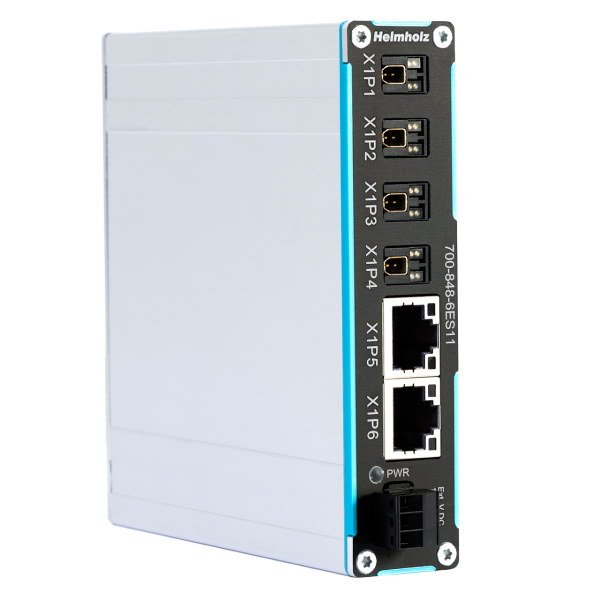

FLEXtra SLIM Ethernet SPE switch má 4 SPE porty (X1 P1 – X1 P4) a 2 RJ45 porty (X1 P5 & X1 P6). Switch musí být napájen 24 V DC přes široký vstup „Ext. V DC 18…30 V“ pomocí přiloženého konektoru. Připojení (FE) slouží jako funkční zemnění a musí být správně připojeno k referenčnímu potenciálu.
Technické parametry:
-
4x SPE 10Base-T1L (IEEE 802.3cg), 10 Mbit/s, délka kabelu až 1000 m
-
SPE konektor podle IEC 63171-2 („Phoenix Contact“)
-
SPoE napájecí třídy 10, 11, 12 (SCCP); až 8,4 W (24 V)
-
2x RJ45 Ethernet 100Base-TX / 1000Base-T, rychlost až 1 Gbit/s
-
Architektura Store-and-Forward
-
Full / Half duplex, autonegociace
-
Auto MDI/MDI-X (podpora automatického crossoveru dle IEEE 802.3u)
-
LLDP & PTCP blokování zpožděného provozu (pro PROFINET sítě)
-
PROFINET Conformance Class A
