Popis
Přenosové signály jsou regenerovány opakovačem a znovu odeslány (bitové přetváření a retransmise), takže poruchy v lince jsou z velké části eliminovány.

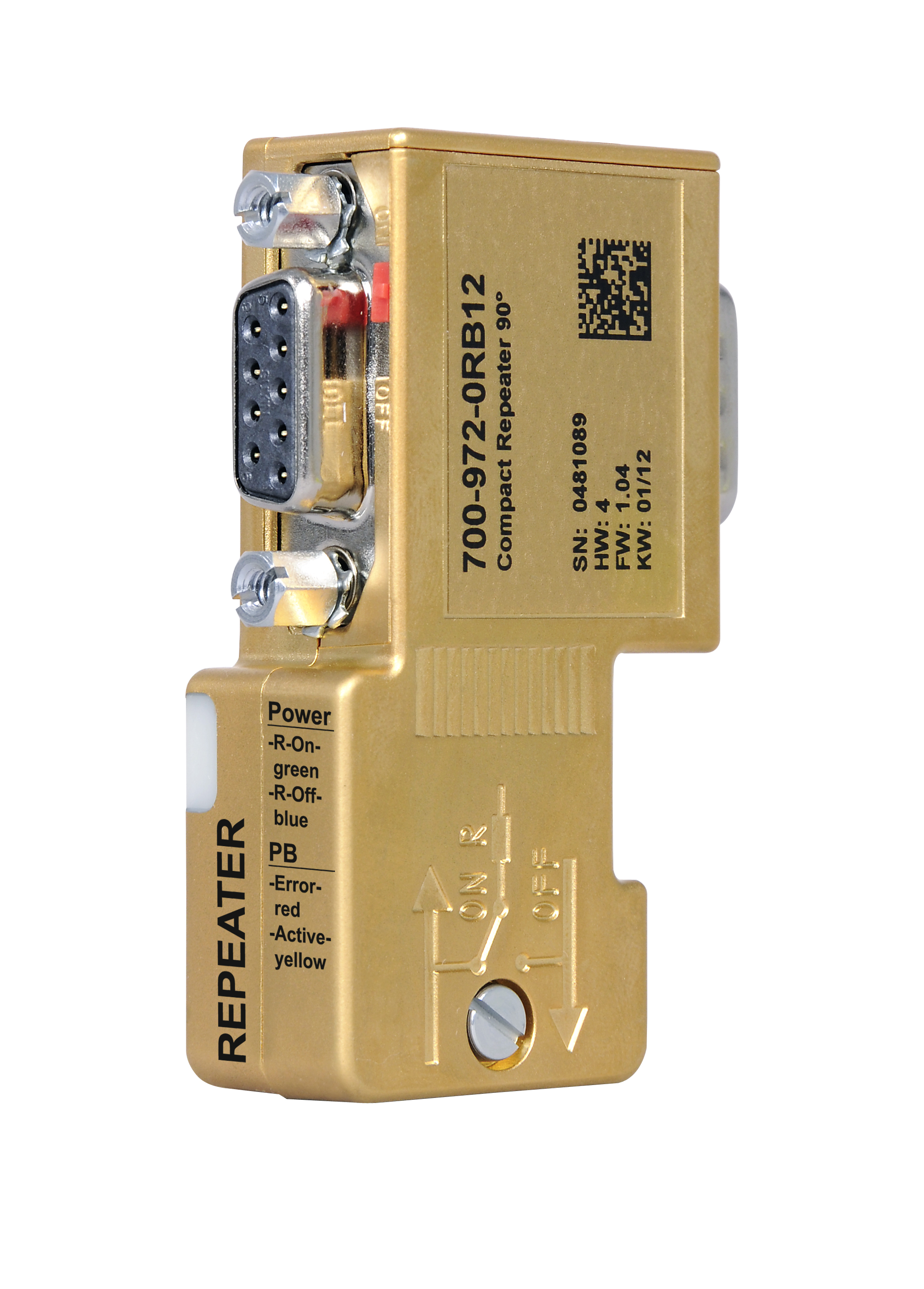

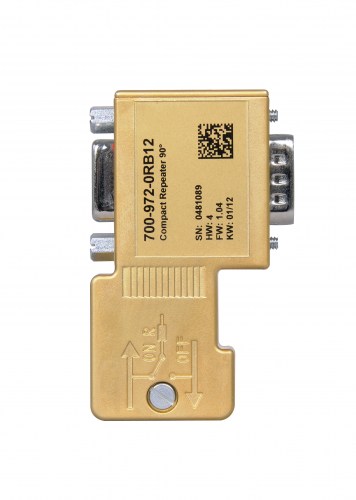

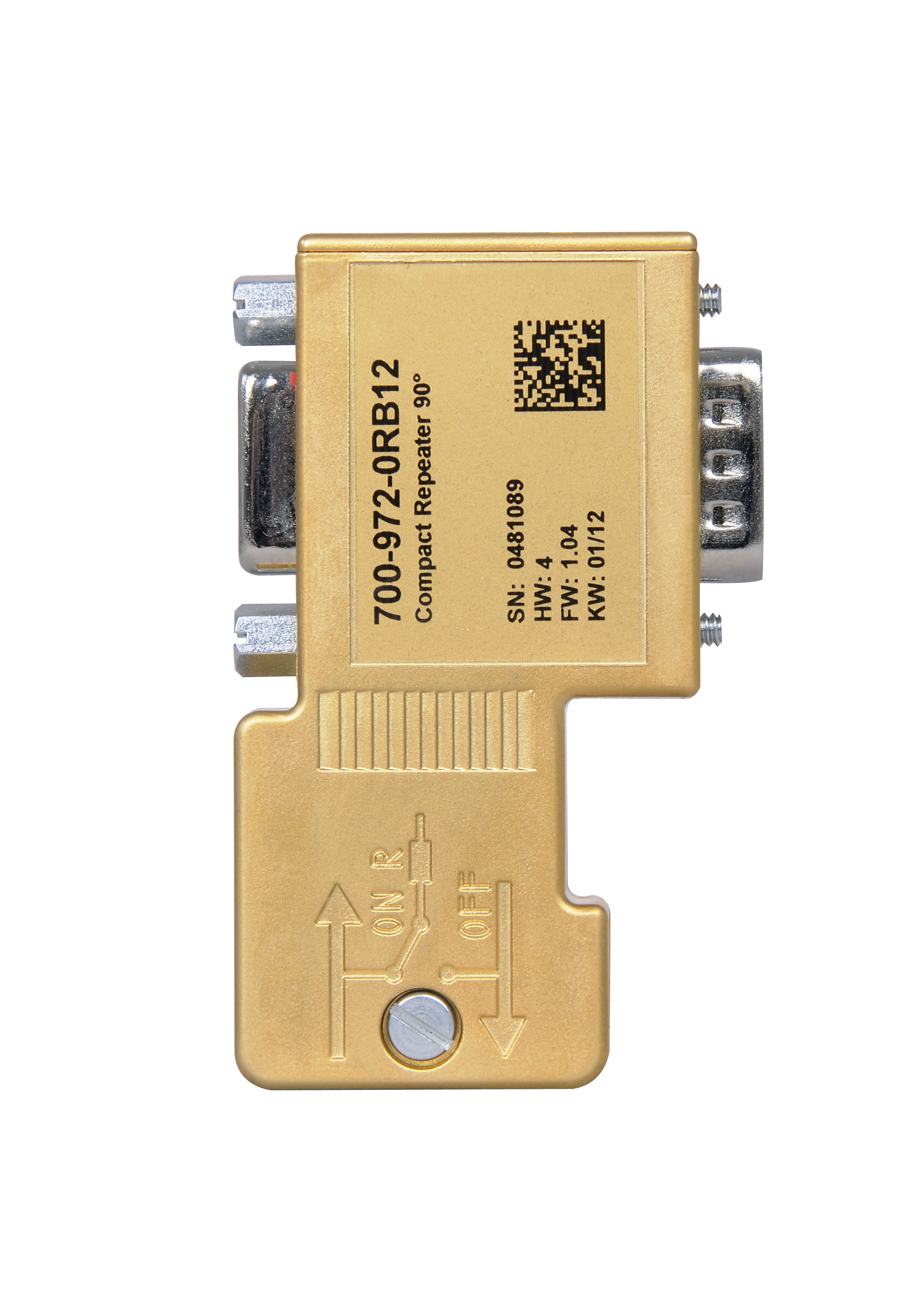

Kompaktní opakovač PROFIBUS je skvělou alternativou k běžným opakovačům pro velké množství aplikací, a to jak z technického hlediska, tak z hlediska ceny. Lze jej použít k prodloužení sběrnice (až o 1 km se 2 kompaktními opakovači PROFIBUS), ke zvýšení počtu účastníků a k rozšíření systému. Je možné jej použít také v sítích MPI. Jako speciální možnost použití umožňuje kompaktní opakovač PROFIBUS nastavení odboček jako samostatných segmentů. K tomu může být zapojen přímo do PG připojení existujícího konektoru PROFIBUS.
Díky kompaktní konstrukci není v rozvaděči potřeba žádný další prostor, protože kompaktní opakovač PROFIBUS lze použít místo konektoru PROFIBUS a jednoduše zapojit do účastníka sítě PROFIBUS. Kromě toho není nutné žádné samostatné napájení, protože kompaktní opakovač PROFIBUS využívá 5V napájení, které každé zařízení PROFIBUS poskytuje pro zakončovací odpor. Kompaktní opakovač PROFIBUS vytváří potenciální oddělení mezi dvěma segmenty PROFIBUS.

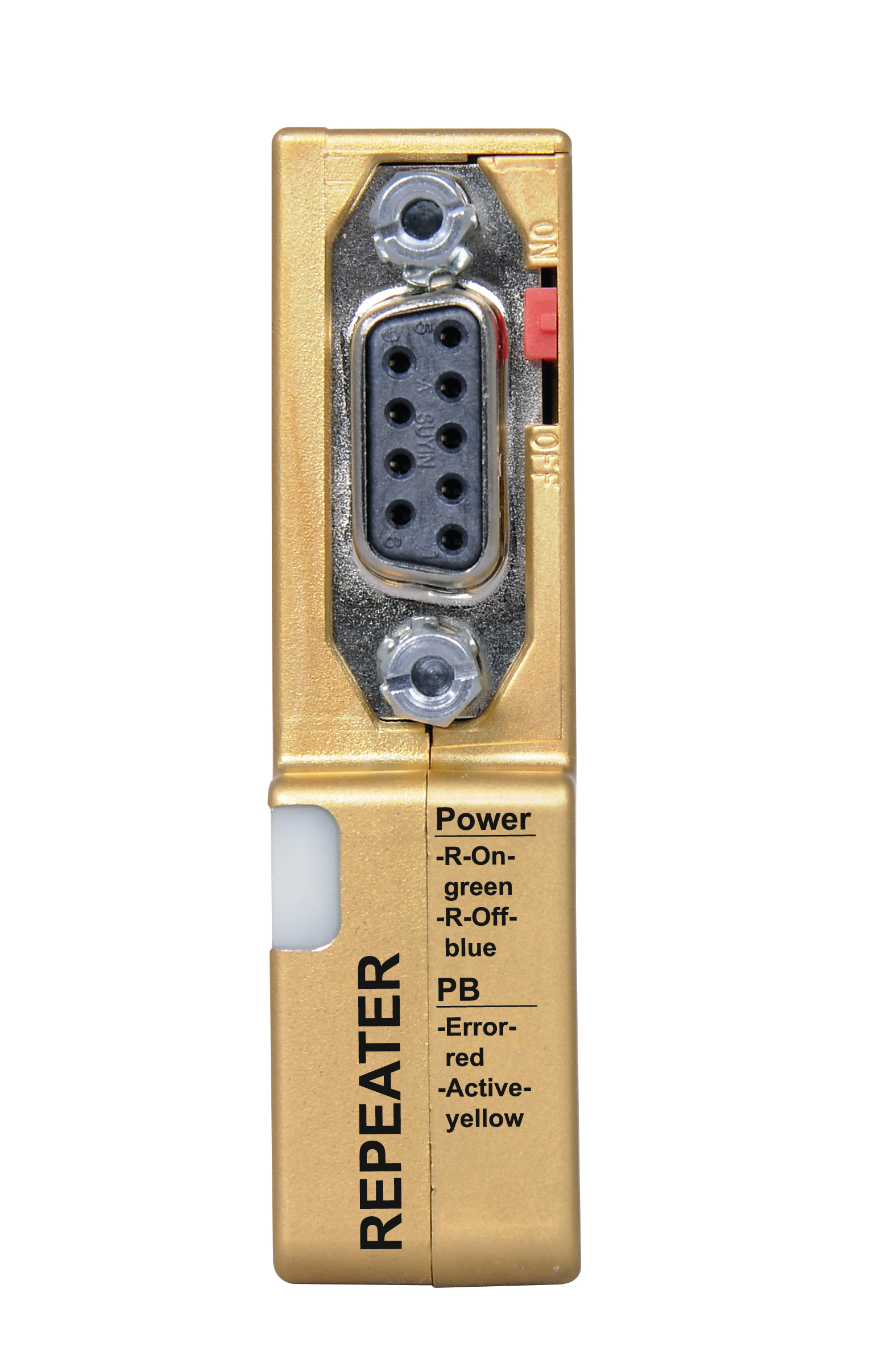

Integrované stavové LED diody poskytují rychlý přehled o aktuálním stavu sběrnice.
Vlastnosti
- Plnohodnotná alternativa vůči standardnímu PROFIBUS repeateru

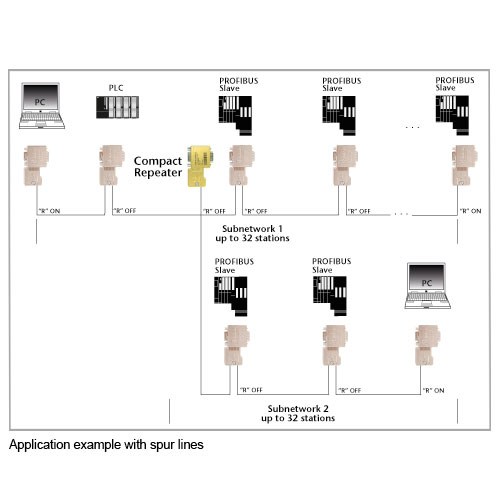

- Může být použit jako rozšíření systému nebo jako odbočka (obr č. 7)
- Zvyšuje počet uzlů sběrnice
- Rozšíření stávajícího systému
- Možnost použití i v MPI sítích
- Indikační LED diody zobrazují stav PROFIBUS sítě
- 24 V napájení není nutné
- Repeater je napájen (5V) ze sítě PROFIBUS přes připojovací konektor
- Galvanické oddělení
