382,78 €
463,16 € s DPH

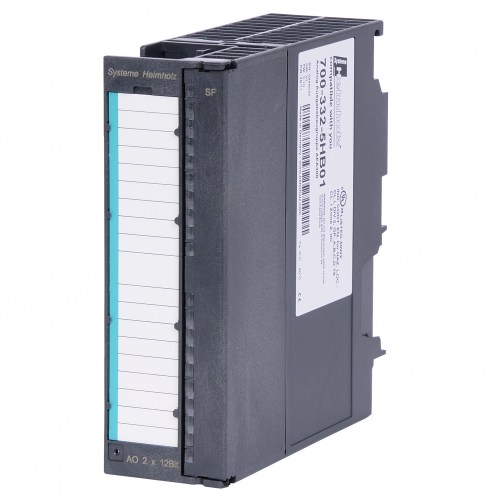

2 analogové kanály (0-10 V / 4-20 mA)
Modul analogových výstupů přetváří vnitřní signály řídící jednotky na vnější analogové signály pro řízení procesu. Tento modul je určen k připojení akčních jednotek se vstupem pro napětí a proud v rozsahu do ±10 V nebo ±20 mA.
Moduly se zcela konfigurují v programovacím software. Hardwarové přepínání není nutné.
Produkt |
Objednací číslo |
| Modul analogových výstupů – 2 kanály | 700-332-5HB01 |
Nabízíme také příslušenství ke všem I/O modulům – čelní konektory, čelní konektory s vodiči a profilové lišty.
| General information | |
|---|---|
| Order number | 700-332-5HB01 |
| Article name | AEA 300, 0-10 V/ 4 -20 mA, 2-channel |
| Scope of delivery | AEA 300, 0-10 V/ 4 -20 mA, 2-channel |
| Dimensions (DxWxH) | 116 x 40 x 125 mm |
| Weight | Approx. 220g |
| Number of outputs | 2 |
| Diagnostic alarm | Yes, parameterizable |
| Diagnoses | Red LED for group error indicator |
| Load voltage L+/L- | 24 V DC |
| Output ranges | |
| Voltage outputs | 0 … 10 V; ±10 V; 1 … 5 V |
| Current outputs | 4 … 20 mA ; ±20 mA; 0 … 20 mA |
| Measuring ranges / load resistance | |
| With voltage outputs min. | 1 kΩ |
| With current outputs max. | 500 Ω |
| Under capacitive load max. | 1 μF |
| Under inductive load max. | 10 mH |
| Short-circuit protection | |
| Short-circuit protection | Yes |
| Short-circuit current | Max. 25 mA |
| No-load voltage | max. 18 V |
| from the backplane bus | Yes |
| Operational error limit in the entire temperature range | |
| Voltage input | ±0.5% |
| Current input | ±0.6% |
| Basic error limit at 25 °C | |
| Voltage input | ±0.4 % |
| Current input | ±0.5 % |
| Shielded | 200 M |
| Current draw | |
| External | 240 mA |
| Internal (backplane bus) | 100 mA |
| Power dissipation (nominal operation) | typ. 3 W |

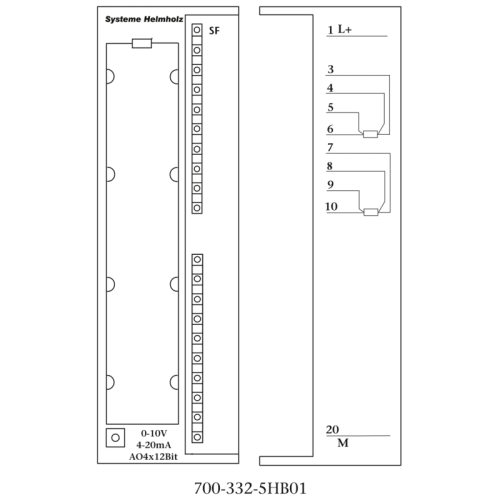

| Front connectors | 20-pin |
| Ambient conditions | |
| Ambient temperature | 0 °C … +60 °C |
| Transport and storage temperature | -25 °C … +75 °C |
| Pollution degree | 2 |
| Protection rating | IP20 |
| Certifications | CE, UL |
| CE | |
| RoHS | Yes |
| REACH | Yes |
|
2xAO (0-10 V / 4-20 mA)
|
||
| Technical documentation | ||
| název: | verze: | velikost: |
| DEA 300, Manual | 12 | 8 MB |
