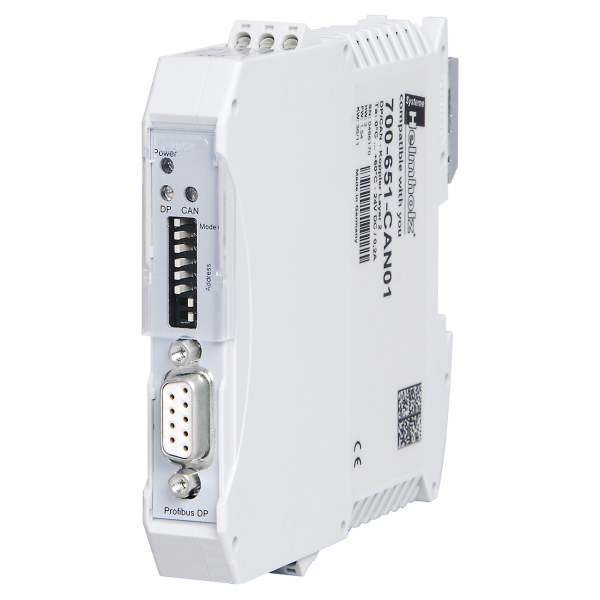

Coupler DP/CAN
Layer 2
Kod produktu: 700-651-CAN01
Popis
I/O data účastníků CANopen® se zobrazují v PROFIBUS transparentně a volně konfigurovatelným způsobem.
Coupler DP/CAN je integrován do hardwarového konfigurátoru pomocí souboru GSD a lze ho tam kompletně konfigurovat. Další nástroje nejsou nutné.
Coupler DP/CAN Layer 2 Vám umožňuje připojit k PROFIBUS-DP libovolný počet účastníků CAN.
DP/CAN coupler Layer 2 musí být parametrizován v hardwarovém konfigurátoru jako účastník PROFIBUS. Odpovídající GSD soubory jsou součástí dodávky zařízení.
Strana PROFIBUS je nakonfigurována jako DP slave.
Vlastnosti
- Přenosová rychlost CAN až 1 Mb/s
- PROFIBUS-DP až 12 Mb/s
- Nastavení adresy pomocí přepínačů DIP
- Snadná konfigurace pomocí souboru GSD
- Nejsou nutné žádné manipulační bloky ani parametrizační software
- 3 stavové LED diody
- Rozšířená teplota okolí
- USB port pro aktualizaci firmwaru
- Možnost použití libovolných protokolů přes Layer 2
- CAN 2.0A (11 bitů)
- CAN 2.0B (29 bitů)
- Časovač pro cyklické rámce
Výroba ukončena v roce 2022, doprodej skladových zásob.
Ke stažení
- EG Prohlášení o shodě
- DP/CAN Coupler Layer 2, Manuál
- DP/CAN coupler, GSD soubor (L2 V2B 29 Bit z FW-verze 1.51)
- DP/CAN coupler, GSD soubor (L2 V2H 11 Bit z FW-verze 1.28)
Produkt |
Objednací číslo |
| DP/CAN Coupler Layer 2 | 700-651-CAN01 |
| General information | |
|---|---|
| Order number | 700-651-CAN01 |
| Article name | DP/CAN coupler Layer 2 |
| Scope of delivery | DP/CAN coupler, manual, CD with software |
| Dimensions (DxWxH) | 114 x 18 x 108 mm |
| Weight | Approx. 110 g |
| Status indicator | 3 LEDs |
| Voltage supply | 24 V DC, 18–30 V DC |
| Current draw | typ. 180 mA with DC 24 V |
| PROFIBUS interface | |
| Number | 1 |
| Protocol | PROFIBUS-DP |
| Transmission rate | max. 12 Mbps, autom. detection |
| I/O image size | max. 240 bytes of input / 240 bytes of output data |
| Connection | SUB-D female connector, 9-pin |
| CAN interface | |
| Number | 1 |
| Type | ISO/DIN 11898-2 CAN High-speed physical layer |
| Transmission rate | 10 kbps ... 1 Mbps |
| Protocol | CAN 2.0A (11 bit) / CAN 2.0B (29 bit) |
| Connection | Terminal 3-pin |
| Features | Cyclical transmission of CAN frames |
| Ambient conditions | |
| Ambient temperature | -25 °C ... +70°C |
| Transport and storage temperature | -40 °C … +75 °C |
| Relative air humidity | 95 % r H without condensation |
| Pollution degree | 2 |
| Protection rating | IP 20 |
| Approvals | CE |
